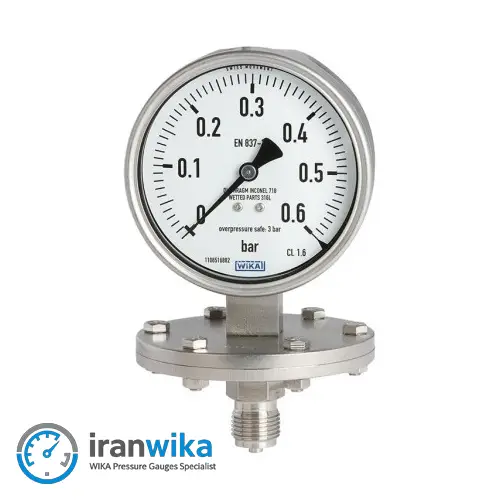

مانومتر دیافراگمی استیل برای فشارهای پایین و شرایط اورلود
گیج فشار دیافراگمی ویکا مدل 432.50 یک مانومتر فرایندی حرفهای برای اندازهگیری فشارهای پایین در محیطهای سخت صنعتی است. این مدل با المنت دیافراگمی موجدار و سطح مؤثر بزرگ، امکان اندازهگیری دقیق فشارهای کم را فراهم میکند و برای نقاطی که ریسک اورلود (اضافهفشار) بالاست انتخاب ایدهآلی است.
این سری مطابق استاندارد EN 837-3 طراحی شده و بهصورت ویژه برای صنایع شیمیایی، پتروشیمی، نفت و گاز، نیروگاه، آب و فاضلاب، ماشینسازی و ساخت تجهیزات فرایندی توصیه میشود. بدنه و قطعات در تماس با سیال از استنلس استیل ساخته شدهاند تا در برابر سیالات خورنده و محیطهای تهاجمی مقاومت بالایی داشته باشند.
⭐ در فروشگاه ایران ویکا، انواع گیجهای فشار ویکا با تضمین اصالت کالا و مشاوره فنی تخصصی در دسترس شماست.
| مشخصات فنی و عملکردی گیج فشار دیافراگمی ویکا مدل 432.50 | |
|---|---|
| پارامتر | مشخصات فنی |
| کاربردهای اصلی | نقاط اندازهگیری با ریسک اورلود بالا، سیالات گازی، مایع و خورنده در صنایع شیمیایی، پتروشیمی، نفت و گاز، نیروگاه، آب و فاضلاب و ماشینسازی. |
| مکانیزم اندازهگیری | المان دیافراگمی گرد و موجدار (Diaphragm Element) با سطح مؤثر بزرگ برای فشارهای پایین. |
| جنس بدنه و قطعات در تماس با سیال | کیس و قطعات مرطوب از استنلس استیل؛ امکان استفاده از متریال ویژه مانند PTFE، Hastelloy، Monel یا Tantalum برای رسانههای بسیار خورنده. |
| محدوده اسکیل (Scale Range) | از 0 … 16 mbar برای فشارهای پایین، با رنجهای بالاتر طبق دیتاشیت و سفارش پروژه. |
| تحمل اورلود (Overload Safety) | اورلود سیفتی استاندارد تا 5 برابر فولاسکیل؛ قابل افزایش تا حدود 10 برابر فولاسکیل (حداکثر 40 bar) با طراحی دیافراگمی. |
| نوع اتصال فرآیندی | اتصال رزوهای استاندارد یا فلنج باز (Open Connecting Flange)؛ امکان افزودن سوراخ شستوشو برای تمیزکاری آسان محفظه فشار. |
| نوع سیال مجاز | مناسب برای سیالات گازی، مایع و خورنده؛ با فلنج باز مخصوص سیالات ویسکوز، آلوده، لجن، دوغاب و رسانههای کریستالشونده. |
| امکانات اضافی | کد QR روی صفحه برای دسترسی به شماره سریال، شماره سفارش، گواهیها و اطلاعات ابزار؛ امکان کیس روغنپر در مدلهای مرتبط برای لرزش و فشار دینامیک بالا. |
کاربردهای گیج فشار دیافراگمی 432.50
صنایع فرایندی مورد استفاده:
ویژگیهای کلیدی (Special Features)
توضیح عملکرد (Description)
دیافراگمهای این گیج، گرد و موجدار هستند و در لبه بین دو فلنج کلمپ میشوند. فشار داخل محفظه سیال روی یک طرف دیافراگم اعمال میشود و انحراف دیافراگم از طریق لینک مکانیکی به مکانیزم و عقربه منتقل شده و روی صفحه مدرج نمایش داده میشود.
به دلیل سطح مؤثر بزرگ دیافراگم، این نوع گیج فشار برای رنجهای پایین بسیار مناسب است و کوچکترین تغییرات فشار را با دقت خوبی نشان میدهد. همچنین به علت طراحی دیافراگمی، در مقایسه با بوردون تیوبها:
مزایای طراحی فلنج باز (Open Connecting Flange)
در کنار نسخه تمام استیل، برای رسانههای بسیار خورنده، اتاق فشار و دیافراگم میتوانند با متریال و پوششهای زیر ساخته شوند:
این ترکیبها امکان استفاده امن گیج فشار را در محیطهای بسیار تهاجمی شیمیایی فراهم میکند و همزمان دقت و عمر ابزار را حفظ میکند.
گیج فشار دیافراگمی ویکا 432.50 برای اندازهگیری فشارهای پایین گازها و مایعات خورنده در صنعت فرایندی طراحی شده است. بدنه و قطعات در تماس با سیال از استنلس استیل، امکان استفاده از فلنج باز برای سیالات ویسکوز و آلوده، اورلود سیفتی تا ۱۰ برابر فولاسکیل و وجود کد QR روی صفحه برای دسترسی به اطلاعات ابزار، این مدل را به یکی از حرفهایترین انتخابها در میان مانومترهای دیافراگمی تبدیل کرده است.
📞 برای مشاوره فنی در انتخاب رنج فشار مناسب و دریافت پیشفاکتور رسمی مانومتر ویکا 432.50، با واحد مهندسی فروش مجموعه ایران ویکا – نمایندگی WIKA در تهران تماس بگیرید.
| جنس بدنه | استنلس استیل 316L |
|---|---|
| نوع سنسور | دیافراگمی |
| سایز صفحه | 10 سانتیمتر, 16 سانتیمتر |
| رنج فشار | از 0 … 16 mbar |
| متریال کانکشن | استنلس استیل 316L |
| کلاس دقت | 1.6, 2.5 |
| درجه حفاظت (IP) | IP54, IP65, IP66 |
| جهت کانکشن | اتصال از پایین (Bottom) |
