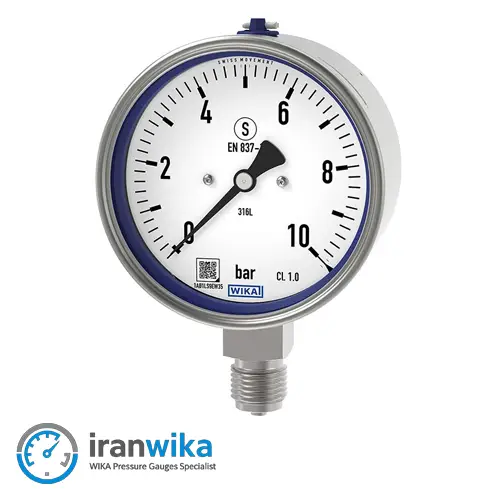

مدل 232.30 و 233.30 بر پایه سیستم اندازهگیری Bourdon Tube طراحی شده و برای اندازهگیری دقیق فشار در محیطهای صنعتی سخت مورد استفاده قرار میگیرد. استفاده از متریال با کیفیت بالا از جنس استنلس استیل، این گیج را برای سیالات خورنده و محیطهای تهاجمی مناسب کرده است.
💎 معرفی تخصصی: اوج امنیت در صنایع فرآیندی
گیج مدل 232.30 (خشک) و مدل 233.30 (روغنی) ویکا، مانومترهای لوله بوردون (Bourdon Tube) تمام استیل با کیفیت ممتاز هستند که به طور خاص برای پاسخگویی به الزامات ایمنی بالا در صنایع فرآیندی طراحی شدهاند.
این سری از محصولات ویکا دارای طراحی “Safety Version” یا همان Solidfront هستند. این به معنای وجود یک دیواره جداکننده صلب بین صفحه مدرج (Dial) و سیستم اندازهگیری است که در صورت بروز هرگونه خرابی یا انفجار در لوله بوردون، اپراتور را از خطر محافظت میکند و فشار را از طریق دریچه خروج اضطراری (Blow-out back) در پشت بدنه تخلیه میکند.
بدنه و قطعات در تماس با سیال از استنلس استیل 316L ساخته شدهاند که مقاومت بینظیری در برابر سیالات خورنده (Aggressive Media) و محیطهای شیمیایی خشن ارائه میدهد.
این گیجها دارای ساختار ایمنی پیشرفته شامل:
در صورت بروز خرابی یا افزایش فشار ناگهانی، فشار اضافی بهصورت ایمن از پشت گیج تخلیه شده و اپراتور از سمت جلو محافظت میشود. مدل 233.30 بهدلیل وجود مایع پرکننده، نوسانات عقربه را کاهش داده و عملکردی پایدار در محیطهای دارای لرزش شدید ارائه میدهد.
⭐ در فروشگاه ایران ویکا، انواع گیجهای فشار ویکا با تضمین اصالت کالا و مشاوره فنی تخصصی در دسترس شماست.
🏭 کاربردها: انتخابی حیاتی برای صنایع نفت، گاز و پتروشیمی
این گیجها برای استفاده در شرایط سخت که ایمنی پرسنل اولویت اول است، مهندسی شدهاند:
صنایع نفت و گاز: مقاوم در برابر شرایط محیطی سخت و سیالات خورنده.
صنایع شیمیایی و پتروشیمی: ایدهآل برای فرآیندهایی با مواد شیمیایی تهاجمی.
مهندسی قدرت و نیروگاهها: تضمین دقت و ایمنی در فشارهای بالا.
تکنولوژی آب و فاضلاب: دوام بالا در برابر رطوبت و خوردگی.
کاربرد عمومی: مناسب برای اندازهگیری فشار سیالات گازی و مایع که گرانروی بالا نداشته و متبلور نمیشوند.
⚖️ تفاوت مدل 232.30 و 233.30 چیست؟
مدل 232.30 (بدون روغن/خشک): مناسب برای کاربردهای عمومی که لرزش شدید وجود ندارد.
مدل 233.30 (روغنی/Liquid-filled): محفظه این مدل با مایع (معمولاً گلیسیرین) پر شده است. این ویژگی برای کاربردهایی با بارهای فشار دینامیک بالا و ارتعاشات شدید حیاتی است، زیرا لرزش عقربه را خنثی کرده و خوانایی و عمر دستگاه را افزایش میدهد.
جدول مشخصات فنی
اگر ایمنی اپراتور، دقت اندازهگیری و مقاومت در محیطهای خورنده برای شما اولویت دارد، این مدل یکی از حرفهایترین گزینههای موجود است. طراحی ایمنی، متریال ممتاز و تطابق با استانداردهای بینالمللی، این گیج فشار را به انتخاب اول صنایع فرایندی تبدیل کرده است. در این بخش جدول مشخصات فنی کلیدی مدل (232.30 / 233.30) را مشاهده میکنید.
| مشخصات فنی کلیدی مدل (232.30 / 233.30) | |
|---|---|
| مشخصه فنی | جزئیات محصول |
| مدلها | 232.30 (خشک) / 233.30 (روغنی) |
| نوع طراحی | طرح ایمنی (Safety Version) / دارای دیواره جداکننده صلب (Solid Baffle Wall) |
| جنس بدنه و رینگ | استنلس استیل (Stainless Steel) |
| جنس قطعات در تماس (Wetted Parts) | استنلس استیل 316L |
| محدوده اندازهگیری (Scale Ranges) | از 0 … 0.6 بار تا 0 … 1,600 بار (یا تا 20,000 psi) |
| سایز صفحه (NS) | ۶۳ میلیمتر (۲.۵ اینچ) / ۱۰۰ میلیمتر (۴ اینچ) / ۱۶۰ میلیمتر (۶ اینچ) |
| کلاس دقت (Accuracy) | کلاس 1.6 (برای سایز ۶۳) / کلاس 1.0 (برای سایز ۱۰۰ و ۱۶۰) |
| استاندارد ایمنی | مطابق با EN 837-1 / ASME B40.100 |
| نوع شیشه | شیشه ایمنی نشکن (Non-splintering window) |
📞 برای مشاوره فنی در انتخاب رنج فشار مناسب و دریافت پیشفاکتور رسمی
با واحد مهندسی فروش مجموعه ایران ویکا – نمایندگی WIKA در تهران تماس بگیرید.
| جنس بدنه | استنلس استیل 316L |
|---|---|
| متریال کانکشن | استنلس استیل 316L |
| رنج فشار | ۰ … ۰٫۶ تا ۰ … ۱۶۰۰ بار |
| کلاس دقت | کلاس 1.0 (برای سایز ۱۰۰ و ۱۶۰ میلیمتر), کلاس 1.6 (برای سایز ۶۳ میلیمتر) |
| سایز صفحه | 10 سانتیمتر, 16 سانتیمتر, 6 سانتیمتر |
| درجه حفاظت (IP) | IP65, IP66 |
| نوع سنسور | بوردونی (Bourdon tube) |
